智能無線測溫系統高壓測溫設備解決方案

2020-09-10 14:55:43分類:硬件開發7602

  1、智能無線測溫系統

  智能無線測溫系統適用于高壓開關柜觸點及接點、刀閘開關、高壓電纜中間頭、干式變壓器、低壓大電流等設備的溫度監測。該裝置采用超低功耗技術設計,由嵌入式一體化觸摸屏、無線測溫收發器和無線溫度傳感器組成。無線溫度傳感器與主機信息交換通過無線信號傳送,不會影響系統的絕緣性能,使用更安全。裝置具有隔離、安裝方便、抗干擾能力強、工作可靠等特點,解決了高電壓狀態下的接觸式溫度監測的安全問題。

  1.2主要技術指標

智能無線測溫系統ARTM100技術指標

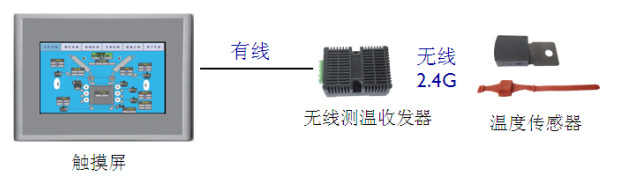

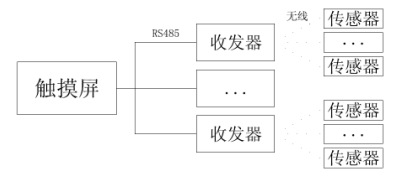

  1.3產品拓?fù)鋱D


產品拓?fù)鋱D





  1.4產品安裝

  1.4.1觸摸屏安裝方法

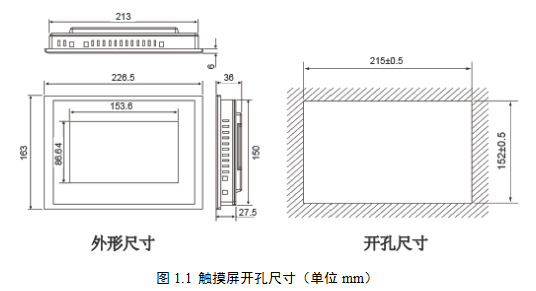

  ARTM100無線測溫系統使用的觸摸屏采用面板嵌入式安裝,產品尺寸及安裝開孔尺寸如圖1.1所示。安裝方法見圖1.2。

觸摸屏開孔尺寸

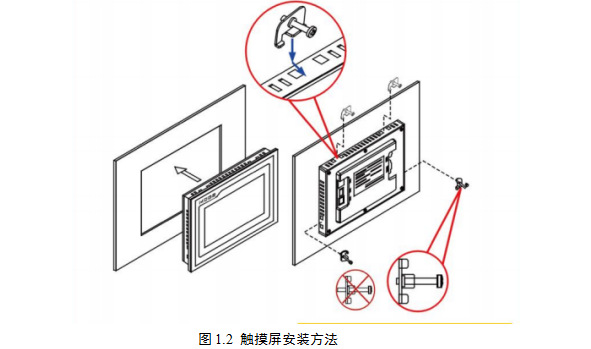

觸摸屏安裝方法

  1.4.2無線溫度收發器的安裝

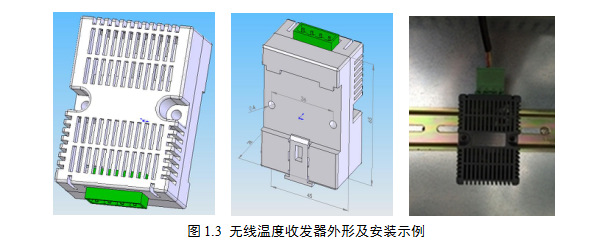

  無線測溫收發器,可以采用導軌(DIN35mm)安裝方式,也可以使用螺栓固定方式,如圖1.3所示。


無線溫度收發器外形及安裝示例

  1.4.3無線溫度傳感器的安裝

  無線溫度傳感器有表帶固定和螺栓固定兩種方式。表帶式適用于手車式動觸頭的安裝;螺栓式適用于母排搭接處,電纜與母排搭接處,隔離刀閘搭接處等用螺栓固定的電氣搭接點的安裝。

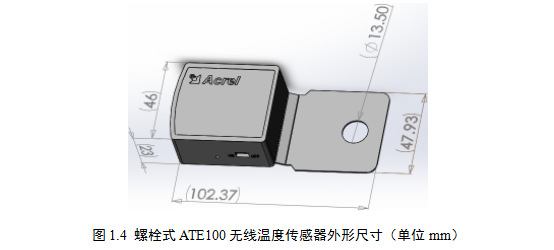

螺栓式ATE100無線溫度傳感器外形尺寸

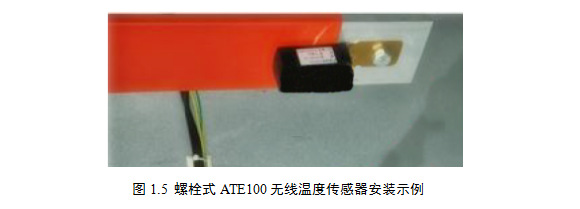

螺栓式ATE100無線溫度傳感器安裝示例

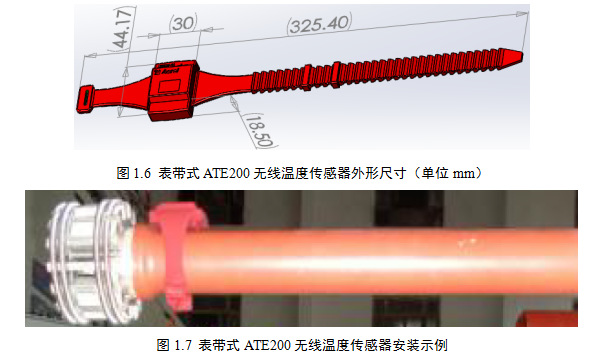

表帶式ATE200無線溫度傳感器外形尺寸

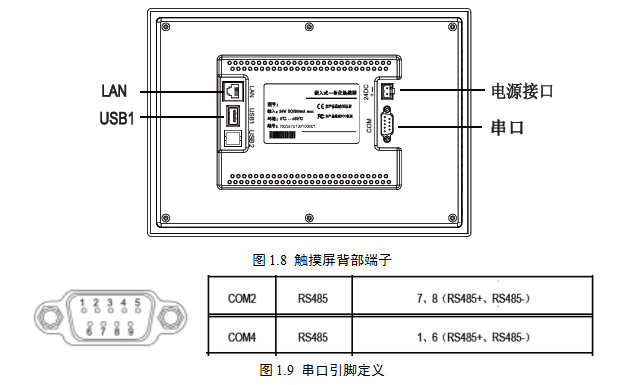

  1.5觸摸屏背部端子圖

  常規情況下,COM2連接無線溫度收發器,串口COM4連接后臺系統。

串口引腳定義


  安裝好觸摸顯示屏及無線溫度收發器,并連接好兩者之間的通訊線纜,然后通過電源轉換器給兩者接通DC24V的工作電源。打開測溫點處的無線溫度傳感器的開關,觸摸屏即可接收并顯示各溫度傳感器節點的溫度。
